Podstawowe cechy przyrządu:

• współpraca z aplikacją GL-SMART (Android, iOS);
• sonda na przewodzie, sprężysta, zakończona kulistym punktem pomiarowym;
• pomiar na blachach stalowych i aluminiowych (automatyczne wykrywanie);
• automatyczne wykrywanie cynku (Zn) na blasze stalowe;
• automatyczne wykrywanie podłoża;
• zakres pomiarowy 0-2000μm;
• podziałka 1μm dla Fe, 5μm dla nFe;
• 3 tryby pracy: pomiar ciągły, zatrzymanie pomiaru (HOLD 1), zamrożenie pomiaru (HOLD 2);
• statystyka pomiarów (ilość, maksymalny, minimalny, średnia, poprzedni);
• pamięć pomiarów 960 pozycji;
• asystent pomiaru®;
• kalibracja (za pomocą płytek i wzorca grubości);
• sygnalizacja dźwiękowa;
• zasilanie: dwie baterie alkaliczne AA (R6);
• gwarancja 24 miesiące.

Nowoczesność

Mierniki serii GL-PRO-SMART są rozwiązaniami opartymi na nowoczesnych 32-bitowych procesorach. Dzięki temu otrzymano szybki i dokładny pomiar realizowany za pomocą 12-bitowego przetwornika.

Dzięki aplikacji GL-SMART otrzymujemy szereg nowych funkcji, które są niedostępne dla innych mierników.

W miernikach zastosowano nowatorską konstrukcję sondy pomiarowej, która umożliwia pomiar punktowy na materiałach ferromagnetycznych i niemagnetycznych (w zależności od wersji), automatycznie rozpoznając badany materiał oraz informując na wyświetlaczu o rodzaju materiału. Sonda zakończona jest tzw. kulką.

Cechą wyróżniającą mierniki GL-PRO-SMART-FAZ jest automatyczne rozpoznawanie czy blacha ferromagnetyczna jest pokryta warstwą cynku lub czy jest nieocynkowana. Ma to duże znaczenie podczas pomiaru na samochodzie – ujawni nam to, które elementy karoserii były wymienione na tańsze nieocynkowane. Sonda została całkowicie przez nas opracowana.

Miernik posiada funkcję kalibracji na wzorcach grubości (dołączone do zestawu).

Aplikacja GL-SMART

Aplikacja GL-SMART opracowana dla systemu Android ora iOS umożliwia połączenie z miernikiem lakieru serii SMART. W zależności od modelu miernika otrzymujemy szereg nowych funkcji, które są niedostępne dla standardowych mierników. Aplikacja obecnie działa na systemie Android w wersji 6 lub wyższej oraz na systemie iOS w wersji 14.1 lub wyższej. Aktualizacje aplikacji udostępniane przez producenta są bezpłatne. Zaletą aplikacji jest to, że cały czas będzie dopracowywana i rozbudowywana. Aplikację GL-SMART można pobrać ze sklepu Google Play oraz App Store.

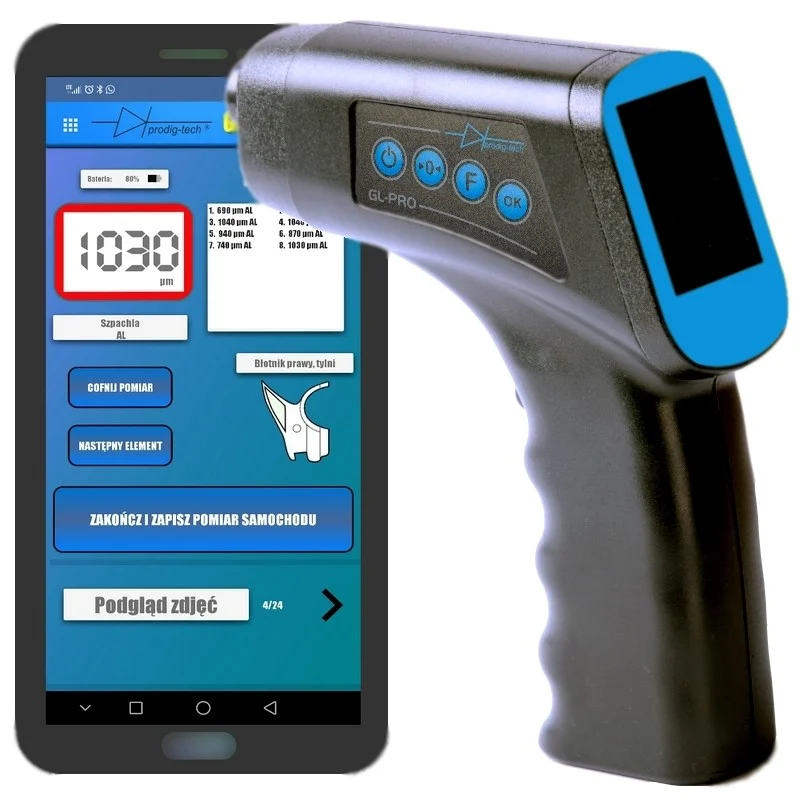

Możliwości aplikacji po połączeniu z miernikiem GL-PRO-SMART-FAZ

System Android 6 lub wyższy oraz iOS 14.1 lub wyższy:

• pomiar podstawowy;
• pomiar rozszerzony z zapisem pomiarów z podziałem na rodzaj blachy (stalowa, aluminiowa, stalowa ocynkowana);
• pomiar profesjonalny z pomiarem poszczególnych elementów karoserii + słupków z podziałem na rodzaj blachy (stalowa, aluminiowa, stalowa ocynkowana);
• możliwość wykonania 24 zdjęć dla każdego samochodu;
• generowanie raportów z pomiarami i informacjami dodatkowymi takimi jak marka, rejestracja, VIN, uwagi, itp.;
• eksport raportów do pliku PDF;
• Asystent Pomiaru ®;
• aplikacja jest cały czas rozwijana, cały czas będzie rozbudowywana o kolejne funkcje, aktualizacje zawsze będą darmowe.

Aplikacja GL-SMART jest intuicyjna w obsłudze. Po uruchomieniu wyświetlony zostanie pulpit główny, który umożliwia wybranie jednej z opcji:

• pomiar podstawowy;
• pomiar profesjonalny;
• katalog pomiarów;
• kalibracja.

Pomiar podstawowy

Po wybraniu tej funkcji zostanie wyświetlona lista wykrytych mierników – należy wybrać jeden z nich. Aplikacja wejdzie do trybu pomiaru w „widoku podstawowym”. Przełączając na „widok rozszerzony” pojawią się dodatkowe funkcje: tabela z listą pomiarów, wykres z pomiarami oraz możliwość zapisania pomiarów w katalogu pomiarów.W celu wykonania pomiaru należy dodatkowo w mierniku przejść do funkcji pomiarowej w MENU miernika. Po przyłożeniu miernika do karoserii pomiar zostanie wyświetlony na wyświetlaczu LCD miernika oraz w aplikacji GL-SMART.

Pomiar profesjonalny

Umożliwia pomiar z podziałem na poszczególne elementy karoserii. Zostanie wyświetlona grafika z rzutem samochodu rozłożonego na pojedyncze fragmenty. Po wybraniu danego fragmentu zostanie wyświetlony widok jak na zdjęciu po lewej stronie. Pomiar wykonujemy analogicznie jak opisano w funkcji „pomiar podstawowy”.

W trybie profesjonalnym dodatkowo istnieje możliwość zapisania pomiarów w formie raportu. Posiadając miernik w wersji GL-SMART-S istnieje możliwość wykonania 24 zdjęć dla każdego mierzonego pojazdu. W tym celu należy kliknąć w ikonkę aparatu w górnym prawym rogu aplikacji. Zdjęcia zostaną zapisane w katalogu wraz z pomiarem danego samochodu. Dla każdego badanego samochodu zdjęcia zapisywane są osobno.

Katalog pomiarów

Zawiera zapisane pomiary z podziałem na profesjonalne (ikonki z obramowaniem ciemno-niebieskim) oraz na podstawowe (ikonki z obramowaniem zielonym). Wybierając dany plik z pomiarem mamy mamy możliwość edycji danych takich jak marka, silnik, model, przebieg, dane przeprowadzającego pomiary, wnioski itp. Dodatkowo plik z pomiarem profesjonalnym posiada funkcję eksportu danych do pliku PDF w formie raportu.

Kalibracja

Wybierając tą funkcję istnieje możliwość skalibrowania miernika. Należy postępować zgodnie z komunikatami.

Widok na pulpit główny aplikacji (po lewej) oraz na tryb „pomiar podstawowy”.

• pomiar ogólny bez wyboru elementów karoserii
• możliwość zapisu pomiarów wraz z danymi samochodu
• asystent pomiaru

Poniżej przykładowe zrzuty ekranu aplikacji GL-SMART przy współpracy z miernikiem GL-PRO-SMART-FAZ

Widok na tryb „pomiar profesjonalny”

• pomiar na wybranych elementach karoserii
• pomiar na słupkach
• asystent pomiaru®
• możliwość zrobienia zdjęcia pojazdu
• zapisanie pomiarów w postaci raportu wraz z danymi pojazdu oraz innymi informacjami

Poniżej przykładowe zrzuty ekranu aplikacji GL-SMART przy współpracy z miernikiem GL-PRO-SMART-FAZ

Podgląd zapisanych pomiarów

• podział na pomiary profesjonalne i podstawowe
• możliwość edycji raportów
• schemat pomiarowy
• eksport do pliku PDF

Poniżej przykładowe zrzuty ekranu aplikacji GL-SMART przy współpracy z miernikiem GL-PRO-SMART-FAZ

Przykładowe zrzuty protokołu pomiarowego wyeksportowanego do pliku PDF przez aplikację GL-SMART

Poniżej podgląd widoku aplikacji dla systemu iOS w trybie ciemnym oraz jasnym

Wadliwa warstwa cynku

Miernik nie wykryje takiej warstwy.

• widoczne pory i szczeliny
• cynk grudowaty, wadliwie wykonany

Prawidłowa warstwa cynku

Miernik wykryje taką warstwę.

• widoczna ciągłość cynku

Funkcja HOLD

Funkcja pozwala na dokonanie pomiaru i zatrzymanie go. Funkcję HOLD można wyłączyć z poziomu MENU.

Mierniki posiada dwa tryby funkcji HOLD:

• HOLD 1 – zatrzymuje pomiar na wyświetlaczu do momentu oddalenia sondy od powierzchni;
• HOLD 2 – zatrzymuje pomiar do czasu kolejnego pomiaru.

Gdy funkcję HOLD wyłączymy miernik wykonuje pomiar ciągły.

Sygnalizacja dźwiękowa

Przydaje się zwłaszcza podczas dokonywania pomiaru z włączoną funkcją HOLD. Po dokonaniu pomiaru miernik informuje nas o tym fakcie krótkim sygnałem dźwiękowym. Sygnał dźwiękowy można wyłączyć z poziomu MENU.

Sonda pomiarowa

• zakończona kulką umożliwiającą pomiar na krzywiznach
• dokładny pomiar
• wysoka jakość

Mierniki posiadają głowicę pomiarową zawieszoną sprężyście, która skonstruowana jest w ten sposób, że podczas dociskania sondy do badanej powierzchni, “wsuwa” się w obudowę sondy. Dzięki temu pomiar staje się dokładniejszy ze względu na bardziej równomierny docisk do badanej powierzchni. Niwelowane są również drgania ręki.

Kulka pomiarowa ułatwia pomiar na krzywiznach.

Czoło sondy wykonane jest z wysokiej jakości tworzywa, dzięki temu będzie służyć przez lata.

Funkcja kalibracji

• prosta kalibracja
• zestaw kalibracyjny w komplecie (płytka stalowa, płytka aluminiowa, wzorzec grubości)

Funkcja kalibracji – zerowania sprawia, że miernik będzie mierzył poprawnie w każdych warunkach, nawet po kilku latach użytkowania.

Przed pomiarami możesz miernik skalibrować i być pewnym, że pomiary będą prawidłowe.

Miernik posiada kompensację dzięki temu automatycznie kalibruje się, ale dokładna kalibracja możliwa jest zawsze za pomocą płytki kalibracyjnej.

Uwaga na mierniki bez płytek kalibracyjnych – w takich miernikach wkrótce błąd pomiarowy wzrośnie, ponieważ sonda ulega zużyciu (ściera się) oraz dodatkowo wpłynie na to starzenie się elementów elektronicznych. Dlatego nawet mierniki warte kilka tysięcy złotych posiadają w zestawie płytki kalibracyjne oraz funkcję kalibracji.
